Kod rukovanja rasutim materijalom, sama transportna traka privlači pažnju. To je vidljivo, skupo i očigledno kritično za operacije. Ipak, komponente koje podupiru traku - transporter koji nosi sklopove valjaka koji iz dana u dan podnose opterećenje hiljada tona materijala - određuju vijek trajanja trake direktnije od bilo kojeg drugog faktora. Pogrešan ili zaglavljeni valjak transportera stvara tačku habanja koja haba poklopac trake, stvara toplotu, povećava potrošnju energije i na kraju uzrokuje prevremenu zamenu trake koja košta desetine hiljada dolara.

Valjak za nošenje transporteraproizvođači su odgovorili sa specijalizovanim dizajnom koji se bavi specifičnim operativnim izazovima: nagomilavanje materijala, praćenje trake, otpornost na udar i korozija okoline. Među ovim specijaliziranim varijantama, spiralni klizač, paralelni češljak, preokrenuti uvrtač tipa V i keramički klizač transportera služe za različite primjene. Ovi tipovi valjaka za transportne trake dijele zajedničke proizvodne elemente - visokofrekventno zavarene cijevi, najlonske brtve visoke gustoće, ležajeve i okrugli čelik - ali se razlikuju po konfiguraciji površine i funkcionalnoj optimizaciji.

Zašto je važan izbor valjka za nošenje transportera

Transportni sistem je pouzdan onoliko koliko i njegov noseći valjkasti voz. Valjak za nošenje transportera podržava traku i opterećenje materijala dok održava pravilno poravnanje trake. Kada valjak pokvari, posljedice su kaskadne:

• Oštećenje trake: zaplijenjeni valjak za nošenje transportera postaje stacionarna abrazivna površina, urezujući žljeb u poklopcu pokretne trake
• Povećan otpor: Nerotirajući valjci ili valjci sa visokim otporom povećavaju potrošnju energije pogonskog motora
• Prolivanje materijala: Neusklađeni valjci omogućavaju pogrešno navlačenje kaiša, izbacujući materijal sa strane sistema
• Strukturno naprezanje: Neujednačen otpor valjka stvara varijacije napetosti remena koje opterećuju spojeve i pogone

Specijalizovani dizajn valjka koji nosi transporter opisan u nastavku, svaki se odnosi na specifične načine kvara uobičajene u određenim industrijama i aplikacijama.

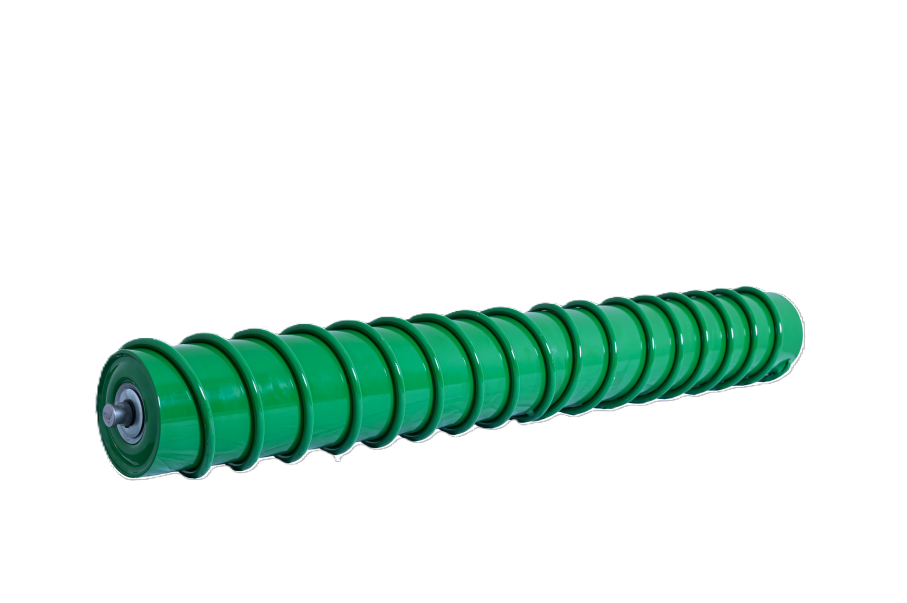

Spiral Idler: Samočišćenje za ljepljive materijale

Spiralni klizač je varijanta valjka za nošenje transportera dizajnirana za primjene gdje se materijal koji se prenosi na površinu trake. Napravljen od visokofrekventno zavarenih cijevi, zaptivki od najlona visoke gustine, spiralnih opruga, ležajeva i okruglog čelika, spiralni klizač ima spiralnu konfiguraciju površine.

Princip rada

Kako remen prolazi preko spiralnog lanca, spiralni uzorak stvara diferencijalne kontaktne točke koje razbijaju površinsku napetost između remena i zalijepljenog materijala. Ljepljive naslage – glina, mokri pijesak, drobljena ruda s vlagom – oslobađaju se s površine trake umjesto da se akumuliraju na valjku za nošenje transportera.

Ključne aplikacije

• Prerada agregata i pijeska
• Rukovanje glinom i mineralima
• Postrojenja za pripremu uglja
• Bilo koja traka koja prenosi ljepljive materijale ili materijale s visokom vlagom

Spiralni dizajn smanjuje potrebu za odvojenim strugačima i čistačima traka, koji sami po sebi zahtijevaju održavanje i podešavanje. Za operatere koji traže valjak za nošenje transportera sa mogućnošću pasivnog samočišćenja, spiralni klizač pruža rješenje bez održavanja.

Paralelni češljak: čišćenje povratnog remena sa samočistećom strukturom

Paralelni češalj je jedan tipvaljak za nošenje transporteraposebno konfiguriran za primjenu povratnog pojasa. Izrađen je od visokofrekventno zavarenih cijevi, najlonskih zaptivki visoke gustine, gumenih prstenova u obliku češlja, odstojnika, ležajeva i okruglog čelika.

Funkcija povratnog pojasa

Na povratnoj strani transportnog sistema – dio trake koji putuje prazan ispod nosive trake – može se akumulirati materijal koji se prenosi, padajući duž povratne putanje i stvarajući probleme u održavanju. Paralelni češalj je valjak za nošenje transportera dizajniran da fiksira povratne trake uz istovremeno aktivno čišćenje.

Karakteristike samočišćenja

Gumeni prstenovi u obliku češlja stvaraju mehaničko čišćenje na površini remena. Kako povratna traka prolazi preko ovog transportnog valjka, zalijepljeni materijal se pomjera i otpada umjesto da putuje sa trakom do repne remenice. Ključni atributi performansi uključuju:

• Nizak nivo buke: dizajn češlja smanjuje kontaktnu buku u poređenju sa valjcima sa čvrstom površinom
• Debeli zid cijevi: Povećana izdržljivost konstrukcije za servis na povratnoj strani
• Fleksibilna rotacija: Nizak otpor kotrljanja minimizira gubitak snage
• Nizak otpor: Smanjeni otpor ležaja u poređenju sa konvencionalnim povratnim klizačima

Za objekte koji se bore s povratnim materijalom duž povratnih puteva transportera, paralelni češljasti klizač nudi pasivno rješenje za čišćenje koje ne zahtijeva eksterno napajanje ili sisteme upravljanja.

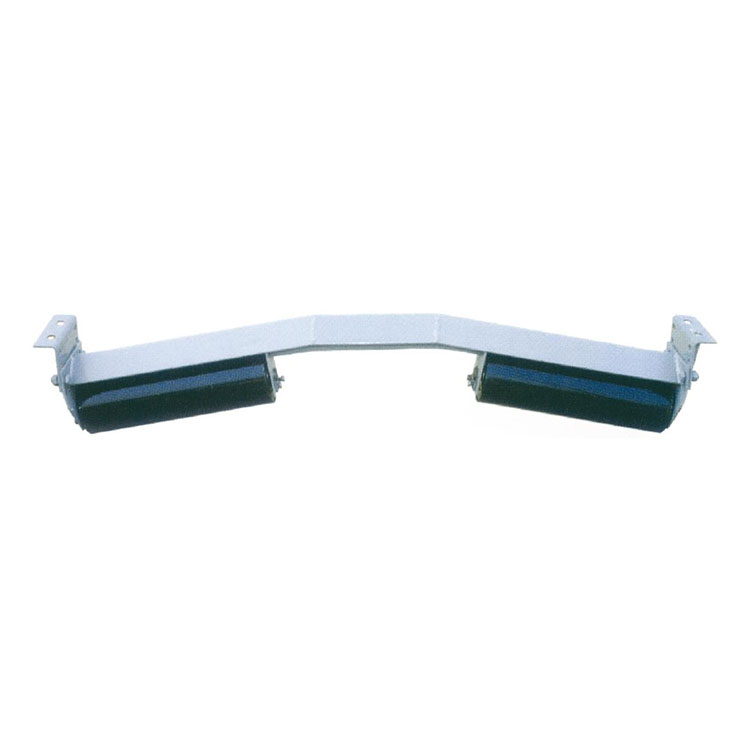

Obrnuti V tip Idler: Prigušivanje remena i praćenje

Obrnuti V tip je valjak za nošenje transportera koji se prvenstveno koristi za fiksiranje promjene ugla povratne trake u sistemima trakastih transportera. Njegova primarna funkcija je potiskivanje pojasa—sprečavanje da pojas odleti prema gore i da izgrebe strukturne komponente.

Funkcija potiskivanja pojasa

Na dugim transporterima, posebno onima sa nagnutim sekcijama ili velikom brzinom trake, povratna traka se može podići sa kliznih valjaka zbog dinamike napetosti trake ili uvlačenja vazduha. Pojas koji leti prema gore dodiruje konstrukcijski čelik – poprečne grede, uzice, staze – uzrokujući abraziju poklopca i potencijalno oštećenje ruba pojasa.

Obrnuta V konfiguracija ovog transportnog valjka za nošenje stvara profil koji hvata traku i drži je pritisnutom, održavajući konzistentan kontakt dok omogućava slobodno rotiranje. Za razliku od ravnih povratnih kliznika koji omogućavaju vertikalno kretanje kaiša, obrnuti V oblik fizički ograničava položaj remena.

Zaptivanje i zaštita životne sredine

Oba kraja ovog valjka za nošenje transportera uključuju strukture labirinta zaptivke u kombinaciji sa dvostrano zapečaćenim ležajevima. Ovaj sistem sa dvostrukom barijerom obezbeđuje:

• Zaštita od prašine: Labirintne zaptivke sprečavaju ulazak finih čestica
• Otpornost na vodu: Dvostrane brtve isključuju vlagu u vlažnim sredinama
• Produženi vijek trajanja ležaja: Isključenje kontaminacije direktno korelira sa vijekom trajanja ležaja

Za transportne proizvode sa valjcima koji rade u prašnjavim ili vlažnim okruženjima – rudnicima, kamenolomima, vanjskim transporterima za zalihe – kvalitet zaptivanja je često razlika između tri mjeseca i tri godine radnog vijeka.

Idler keramičkog transportera: otpornost na abraziju i koroziju

Keramički transporter je valjak za nošenje transportera napravljen od površina od aluminij oksida (aluminij), a ne od čelika ili gume. Ovaj odabir materijala pruža posebne prednosti za agresivne primjene.

Svojstva materijala

Keramika od aluminijum oksida (Al₂O₃) nudi:

• Visoka tvrdoća: premašuje 80 na Rockwell HRA skali, znatno tvrđi od čelika
• Otpornost na kiselinu: Na njega ne utiču kiseli rastvori koji korodiraju čelične valjke
• Otpornost na alkalije: Hemijski stabilan u osnovnim sredinama
• Otpornost na habanje: Preživljava kontakt sa oštrim, tvrdim materijalima koji bi izbili čelik ili gumu

Prikladne aplikacije

Keramički transportni valjak se široko koristi u rudarstvu, pijesku i šljunku, metalurgiji čelika, hemijskoj industriji i drugim industrijama gdje:

• Materijali visoke tvrdoće (gvozdena ruda, takonit, granit) brzo troše čelične lamele
• Korozivna okruženja (postrojenja za đubrivo, rukovanje hemikalijama) napadaju čelične površine
• Velike brzine trake ubrzavaju habanje na konvencionalnim površinama valjka za nošenje transportera

Kompromisi

Keramičke poluge obično koštaju više od čeličnih i teže su, pa je potrebno uzeti u obzir kapacitet remenskog pogona i strukturnu podršku. Međutim, za operacije u kojima se dolazi do promjene praznog hoda svakih nekoliko mjeseci zbog abrazije, produženi vijek trajanja keramike često opravdava premiju. Keramički transportni valjak nudi duže intervale između zamjena, smanjujući troškove rada i zastoje radi održavanja.

Zajednički pokazatelji kvaliteta proizvodnje

U svim vrstama valjaka za transportne trake – spiralni, češljasti, obrnuti V, keramički – određene proizvodne karakteristike ukazuju na kvalitet bez obzira na konfiguraciju.

Zavarene cijevi visoke frekvencije

Tijelo cijevi transportnog valjka mora biti ravno, okruglo i dosljedne debljine zida. Visokofrekventno zavarivanje proizvodi šav sa minimalnim unutrašnjim bljeskom i doslednom metalurgijom. Cijevi lošeg kvaliteta uzrokuju ekscentricitet valjka, stvarajući vibracije i treperenje remena.

Najlonske brtve visoke gustine

Brtve isključuju kontaminaciju. Zaptivke niske gustine upijaju vlagu, bubre i gube efikasnost. Najlon visoke gustine održava dimenzijsku stabilnost, zadržava lubrikant unutra i štiti od zagađivača. Zaptivač valjka koji nosi transporter je često komponenta koja određuje životni vek.

Ležajevi

Dvostrano zapečaćeni ležajevi (koji se nazivaju i doživotni zapečaćeni ležajevi) su prethodno podmazani i ne zahtevaju održavanje. Izbor valjkastih ležajeva za transporter mora odgovarati zahtjevima opterećenja i brzine; predimenzionirani ležajevi prerano pokvare, dok preveliki ležajevi nepotrebno povećavaju troškove.

Okrugli čelik

Krajevi vratila i montažne površine ležajeva zahtijevaju dobru zaobljenost i završnu obradu površine. Neprecizne osovine stvaraju neusklađenost, neravnomjerno opterećuju ležajeve i uzrokuju rani kvar sklopa valjka za nošenje transportera.
